1. Vorbereitung
Im Upgrade-Kit enthalten: - Deckel mit Anschlussstecker - 4x M3x16 Senkkopf Edelstahlschrauben mit Innensechskant - Batteriekoffer - Verbindungskabel
Zusätzlich benötigt: - Innensechskantschlüssel 2 mm (Inbus) - Spitzzange oder ähnliches - SuessCo 3D-Sensor
Empfehlung: - Drehmomentschlüssel zur Kontrolle der Deckelschrauben
Beispielabbildung:
2. Vorgehen
2.1 3D Sensor aufschrauben
Lösen Sie die vier 2mm Innensechskantschrauben am Deckel.
2.2 Lösen des Battieriesteckers
Nutzen Sie die Spitzzange um den Batteriestecker von der Platine zu lösen
2.3 Anstecken der Kabel
Stecken Sie die Kabel wie folgend abgebildet in die dafür vorgesehenen Klemmen: (der Steckplatz neben dem Logoeindruck bleibt leer, der davon am weitesten entfernte ist mit dem schwarzen Kabel zu versehen).
Farbreihenfolge im Bild unten von links nach rechts: Schwarz, Blau, Weiß, Braun
2.4 Kabelführung

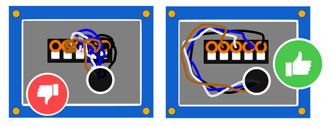

Achten Sie beim Aufsetzen des Deckels auf die Kabel:
- Die Kabel dürfen nicht mehrfach über die orangen Endhülsen gelegt werden, da sonst zu wenig Platz hinter dem Deckel ist, um ihn festzuschrauben (siehe Bild).
2.5 Deckel aufschrauben
Schrauben Sie den Deckel mit den originalen oder mitgelieferten Senkkopfschrauben M3x16 Edelstahl A2 Innensechskant 2mm fest.
Achten Sie dabei auf eine Anzugskraft von 0.45 – 0.55 Nm, sowie auf einen geschlossenen Spalt zwischen Gehäuse und Deckel!
2.6 Stickertausch
Bitte überkleben Sie den ID-Sticker am Sensor mit dem mitgelieferten Sticker.
ACHTUNG: Tauschen Sie nur gleichbleibende IDs, diese wurden speziell für die entsprechenden Sensoren ausgeliefert. (Siehe Sticker auf der Verpackung des 3D-XT Upgrade Kits)
3. Kommunikation des Tauschs
Bitte schreiben Sie uns nach erfolgreichem Tausch eine E-Mail oder rufen Sie uns an, damit wir die Daten im System anpassen können.
Vielen Dank und viel Spaß mit unseren Sensorprodukten.
