Batterietausch selbst möglich?

Die Batterien können sowohl bei 2D, 3D, 3D-Sensor XT als auch den 6D-Sensoren getauscht werden. Bitte beachten Sie dabei die unbedingt die Anleitung und kontaktieren Sie bei Fragen unseren Support unter support@suessco.com

3D-Sensor / 2D-Sensor:

Derzeitig verbaut:

1. Procell Intense AA PX1500

Gute Alternative (nicht getestet):

1. Duracell Optimum OP1500
2. ENERGIZER ALKALINE POWER LR6 AA

Wichtig ist hier höherpreisige Batterien mit geringem Innenwiderstand zu nehmen und nicht zu sparen.

Auch sollten keine Lithium Batterien genommen werden.

6D-Sensor oder 3D-Sensor XT:

Derzeitig verbaut:

1. Procell Intense D PX1300

Gute Alternative (nicht getestet):

Wichtig ist bei beiden Batterietypen vorallem eine lange Lagerdauer (shelf-life) um die Labensdauer zu erreichen.

3D-Sensor / 2D-Sensor:

Warnung: Für den Batterietausch eines 3D-Sensors muss das Sensorgehäuse geöffnet werden. Ein vorsichtiger Umgang und die korrekte Durchführung nach Anleitung sind essenziell, damit der Sensor weiterhin ordnungsgemäß funktioniert! Da direkt am Sensor gearbeitet wird, können sich montierte Sensoren durch den Batterietausch etwas verschieben, dies ist unter Umständen auch in den Messdaten ersichtlich.

Für einen 3D-Sensor werden 6 Stk. 1,5V AA-Batterien benötigt, wir empfehlen Batterien der Marke „Procell Alkaline Intense LR6 AA 1,5V“ zu verwenden, um die garantierte Batterielaufzeit zu erreichen.

Zum Entfernen des Deckels müssen vier Gewindeschrauben (M3) gelöst werden, dazu ist ein 2mm Innensechskantschlüssel nötig. Zum Festziehen empfehlen wir einen auf 0,45Nm eingestellten Drehmomentschlüssel.

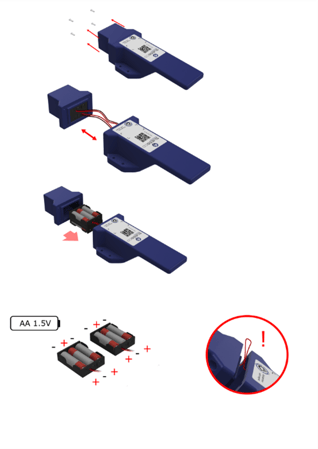

Anleitung:

1. Die 4 Stk. M3 Gewindeschrauben am Deckel mit Innensechskant lösen. Die Schrauben unbedingt aufheben!
2. Deckel nach hinten abnehmen, dabei auf die Kabel zwischen Sensorplatine und Deckel achten.
3. Batteriefach aus dem Deckel herausziehen, dabei nur vorsichtig an den Kabeln ziehen.
4. Die alten Batterien entnehmen und ordnungsgemäß entsorgen.
5. Ersatzbatterien einlegen, dabei auf die richtige Polung achten!
6. Batteriehalter wieder übereinander in den Deckel stecken und bis zum Anschlag hineinschieben.
7. Auf die Position der Kabel achten, Sie dürfen keinesfalls bei der Deckelmontage zwischen der Dichtung eingeklemmt werden!
   Dazu die überstehenden Kabel seitlich an der Sensorplatine ins Gehäuse schieben.
8. Deckel wieder richtig herum aufsetzen und die 4 Stk. Gewindeschrauben gleichmäßig anziehen.
   Wichtig: Damit der Dichtring weiterhin dichthält, müssen alle vier Schrauben auf 0,45Nm angezogen werden und der Spalt zwischen Deckel und Gehäuse muss kleiner als 0,1mm sein.
9. Sensor mit Aktivierungsmagnet aktivieren (Seit dem Einlegen der Batterien muss mindestens 1 Minute vergangen sein!), wenn der Sensor einen Piepton von sich gibt und kurz darauf ein Messwert im Dashboard angezeigt wird, hat der Batterietausch funktioniert.



   3D XT- / 6D-Sensor:

   Warnung: Wenn durch den Batterietausch der Sensor bewegt wird, kann es zu sichtbaren Verschiebungen der Messwerte kommen.

   Für einen 6D-Sensor werden 12 Stk. 1,5V D-Batterien benötigt, wir empfehlen Batterien der Marke „Procell Alkaline Intense LR20 D 1,5V“ zu verwenden, um die garantierte Batterielaufzeit zu erreichen.

   Für den direkten Austausch wird kein Werkzeug benötigt, je nach verwendeter Montagevorrichtung muss diese eventuell abgeschraubt werden, um den Batteriekoffer öffnen zu können.

   Anleitung:

   • Wenn nötig, Batteriekoffer aus Montagevorrichtung entfernen und bei Bedarf die Kabelverbindung am Batteriekoffer lösen.
   • Beide Laschen am Deckel des Batteriekoffers öffnen und den Deckel aufklappen.
   • Die alten Batterien entnehmen und ordnungsgemäß entsorgen.
   • Neue Batterien einlegen, dabei unbedingt auf die richtige Polung achten!
   • Deckel schließen und beide Laschen zudrücken.
   • Batteriekoffer wieder mit Kabel verbinden (wenn zuvor abgesteckt) und falls vorhanden in Halterung montieren.
   • Funktionskontrolle:

   • 1. Sensor mit Aktivierungsmagnet aktivieren (empfohlen):
        Nach dem Anstecken des Sensorkabels mindestens 1 Minute warten! Dann den Sensor mit Aktivierungsmagnet aktivieren, wenn der Sensor einen Piepton von sich gibt und kurz darauf ein Messwert im Dashboard angezeigt wird, hat der Batterietausch funktioniert.

     2. Sensor nicht mit Aktivierungsmagnet aktivieren:
        Wenn der Sensor nicht per Aktivierungsmagnet aktiviert wird, aktiviert er sich gemäß dem eingestellten Intervall und sendet erst zu diesem Zeitpunkt einen Messwert ins Dashboard.
