Wie montiere ich einen 3D- oder 6D-Sensor?

Vorbereitung (für 3D- und 6D-Sensor)

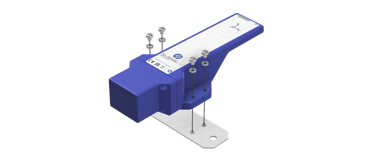

Sensor vor der Installation mit dem Montageblech verschrauben.
Mitgelieferte Schrauben und Unterlegscheiben verwenden

• Montageblech korrekt ausrichten: die vier Wölbungen zeigen Richtung Sensorboden.(nach oben zum Sensor)


• Sensor so auf das Montageblech setzen, dass die Wölbungen in die Sensorlöcher greifen.

• Je Bohrloch Schraube + Unterlegscheibe aufsetzen.

• Mit Innensechskantschlüssel 3 mm kreuzweise festziehen; empfohlenes Anzugsmoment 1 Nm, max. 1,5 Nm.

Montage 3D-Sensor

1. Bohrschablone an der vorgesehenen Position befestigen und an den markierten Stellen bohren.

2. Referenzmagnet am Referenzpunkt befestigen und mittig zu den Markierungen ausrichten.

3. Vorbereiteten Sensor mit Montageblech montieren.

4. Messbereich prüfen: Abstand Sensorzunge–Referenzmagnet max. 2 cm; seitlich je 3 cm Freiraum.

5. Aktivierungsmagnet für 3 Sekunden auf das Einschaltzeichen legen.

6. Sensordaten im Dashboard prüfen und gegebenenfalls Nullpunkt setzen.

Montage 6D-Sensor

1. Bohrschablone an der vorgesehenen Position befestigen und an den markierten Stellen bohren.

2. Referenzobjekt/Referenzpunkt befestigen und mittig zu den Markierungen ausrichten.

3. Vorbereiteten Sensor mit Montageblech montieren.

4. Messbereich prüfen: Abstand Sensorzunge–Referenzobjekt max. 2 cm; seitlich je 3 cm Freiraum.

5. Antenne am Antennenanschluss verbinden.

6. Stromversorgung montieren und anschließen (Batteriebox oder Netzteilbox);
   der 6D-Sensor startet automatisch bei anliegender Versorgung.
